Name: ZAi-L3
Brand: HongKong Global Intelligence Technology Group Limited

ZAi-L3 দিয়ে ম্যাপিং শুরু করুন

zenmuse L3 হল একটি উচ্চ-নির্ভুলতা সম্পন্ন আকাশবাহী LiDAR সিস্টেম যা চাহিদাপূর্ণ সার্ভে ও ম্যাপিং মিশনের জন্য ডিজাইন করা হয়েছে। এতে 1535 nm লেজার, ডুয়াল 100 MP আরজিবি ক্যামেরা এবং ১৬টি পর্যন্ত রিটার্ন রয়েছে, যা অসাধারণ ক্যানোপি অনুপ্রবেশ এবং সার্ভে-গ্রেড ৩ সেমি নির্ভুলতা নিশ্চিত করে, বিশাল ভূখণ্ড জুড়ে অতুলনীয় দক্ষতা প্রদান করে।

বর্ধিত কার্যক্ষম পরিসর

1535 nm লেজারটি ৯৫০ মিটার পর্যন্ত সনাক্তকরণ অর্জন করে, যা ৩০০ থেকে ৫০০ মিটারের মধ্যে উচ্চ-উচ্চতা ফ্লাইট সক্ষম করে।

দ্বৈত ১০০ এমপি ইমেজিং

দুটি মাইক্রো 4/3 CMOS সেন্সরকে ১০৭° সম্মিলিত FOV সহ একীভূত করে, যা সত্য-রঙের পয়েন্ট ক্লাউড এবং উচ্চ-রেজোলিউশন ফটোগ্রামমেট্রি প্রদান করে।

উচ্চ পালস রেট এবং কভারেজ

প্রতি সেকেন্ডে ২০ লক্ষ স্পন্দন নির্গত করে, প্রতিটি ফ্লাইটে ১০ বর্গকিমি বা দৈনিক ১০০ বর্গকিমি এলাকা জুড়ে।

জরিপ-গ্রেড POS ও ওয়ার্কফ্লো

তাৎক্ষণিক POS আরম্ভ, 200 Hz আপডেট এবং স্বয়ংক্রিয় ওয়ার্কফ্লো-র জন্য DJI Terra-এর সাথে নির্বিঘ্ন এন্ড-টু-এন্ড প্রসেসিং প্রদান করে।

উচ্চ-নির্ভুল সঠিকতা

120 মিটারে 3 সেমি উল্লম্ব নির্ভুলতা প্রদান করে, যা 0.01° রোল এবং পিচ নির্ভুলতা সহ একটি IMU দ্বারা সমর্থিত।

শ্রেষ্ঠ ক্যানোপি ভেদন

0.25 mrad বিম ডাইভারজেন্স এবং ১৬টি রিটার্ন বৈশিষ্ট্যসম্পন্ন, ঘন গাছপালা ভেদ করে ভূমির পয়েন্ট এবং পাতলা তার ক্যাপচার করে।

ZAi-L3 এরিয়াল LiDAR পেলোড স্পেসিফিকেশন

স্পেসিফিকেশন ও সিস্টেম প্যারামিটার

প্যারামিটার

স্পেসিফিকেশন

মাত্রা

১৯২ × ১৬২ × ২০২ মিমি

ওজন

প্রায় ১.৬০ কেজি (একক গিম্বাল সংযোগকারী ব্যতীত)

পাওয়ার কনজাম্পশন

সাধারণ: ৬৪ ওয়াট; সর্বোচ্চ: ১০০ ওয়াট

আইপি রেটিং

IP54 (IEC 60529 স্ট্যান্ডার্ড)

অপারেটিং/স্টোরেজ তাপমাত্রা

অপারেটিং: -২০° থেকে ৫০° সে (-৪° থেকে ১২২° ফা)

স্টোরেজ: -৪০° থেকে ৭০° সে (-৪০° থেকে ১৫৮° ফা)

সাপোর্টেড স্টোরেজ

CFexpress™ টাইপ বি কার্ড (১টিবি মানক রেকমেন্ডেড)

LiDAR মডিউল

প্যারামিটার

স্পেসিফিকেশন

সিস্টেম অ্যাকিউরেসি

• ১২০ মিটার ফ্লাইট উচ্চতায়: উল্লম্ব: ৩ সেমি, অনুভূমিক: ৪ সেমি (RMSE)

• ৩০০ মিটার ফ্লাইট উচ্চতায়: উল্লম্ব: ৫ সেমি, অনুভূমিক: ৭.৫ সেমি (RMSE)

পয়েন্ট ক্লাউড পুরুত্ব

১.২ সেমি @ ১σ (১২০মি উচ্চতা, অর্থোফটো)

২.০ সেমি @ ১σ (৩০০মি উচ্চতা, অর্থোফটো)

লেজার তরঙ্গদৈর্ঘ্য

১৫৩৫ ন্যানোমিটার

সর্বোচ্চ সনাক্তকরণ দূরত্ব

• ৭০০ মিটার @ ১০% প্রতিফলনক্ষমতা, ৩৫০ কিলোহার্জ

• ৯৫০ মিটার @ ১০% প্রতিফলনক্ষমতা, ১০০ কিলোহার্জ

• ২০০০ মিটার @ ৮০% প্রতিফলনক্ষমতা, ১০০ কিলোহার্জ

পালস রেট

১০০ কিলোহার্জ / ৩৫০ কিলোহার্জ / ১০০০ কিলোহার্জ / ২০০০ কিলোহার্জ

সমর্থিত সর্বোচ্চ রিটার্ন

৪ / ৮ / ১৬ রিটার্ন (পালস ফ্রিকোয়েন্সি কনফিগারেশনের উপর নির্ভর করে)

স্ক্যানিং মোড

লাইন রিপিটিটিভ স্ক্যান, স্টার প্যাটার্ন রিপিটিটিভ স্ক্যান, নন‑রিপিটিটিভ স্ক্যান

ফিল্ড অফ ভিউ (FOV)

• লাইন স্ক্যান: অনুভূমিক ৮০°, উল্লম্ব ৩°

• স্টার প্যাটার্ন / নন‑রিপিটিটিভ: অনুভূমিক ৮০°, উল্লম্ব ৮০°

স্পট সাইজ

Φ ৪১ মিমি @ ১২০ মি, Φ ৮৬ মিমি @ ৩০০ মি (১/ই²)

রেঞ্জিং অ্যাকিউরেসি

পরম নির্ভুলতা: ±১০ মিমি; পুনরাবৃত্তিযোগ্যতা: < ৫ মিমি (১σ)

ম্যাপিং ক্যামেরা

প্যারামিটার

স্পেসিফিকেশন

সেন্সর

৪/৩ CMOS (ডুয়াল ১০০ মেগাপিক্সেল ভিজিবল লাইট ক্যামেরা)

ছবির রেজোলিউশন

১০০ মেগাপিক্সেল(১২২৮৮ × ৮১৯২) /২৫ মেগাপিক্সেল(৬১৪৪ × ৪০৯৬)

Lens

ফরম্যাট সমতুল্য: ২৮ মিমি

FOV: ৭৩.৩° (কর্ণ) / ৬২° (অনুভূমিক) / ৪১.২° (উল্লম্ব)

অ্যাপারচার ও শাটার

• অ্যাপারচার: f/২.০ থেকে f/১১

• মেকানিক্যাল শাটার: ২ থেকে ১/২০০০ সেকেন্ড (৫,০০,০০০ সাইকেল শাটার লাইফ)

• ইলেকট্রনিক শাটার: ২ থেকে ১/১৬০০০ সেকেন্ড

সর্বনিম্ন শুটিং ব্যবধান

২৫ এমপি (JPEG): ০.৫ সেকেন্ড; ১০০ এমপি (JPEG): ১.০ সেকেন্ড; RAW: ১.২ সেকেন্ড

ভিডিও রেজোলিউশন

MP4 (H.265), সর্বোচ্চ 4K @ ৩০fps

ইনার্শিয়াল নেভিগেশন সিস্টেম (POS)

প্যারামিটার

স্পেসিফিকেশন

এটিচিউড অ্যাকিউরেসি

ইয়: ০.০২°, পিচ/রোল: ০.০১° (পোস্ট‑প্রসেসিং ১σ)

পজিশনিং অ্যাকিউরেসি (RTK)

অনুভূমিক: ১.০ সেমি + ১ ppm; উল্লম্ব: ১.৫ সেমি + ১ ppm

ডেটা আপডেট রেট

GNSS: ৫ হার্জ; POS আপডেট: ২০০ হার্জ

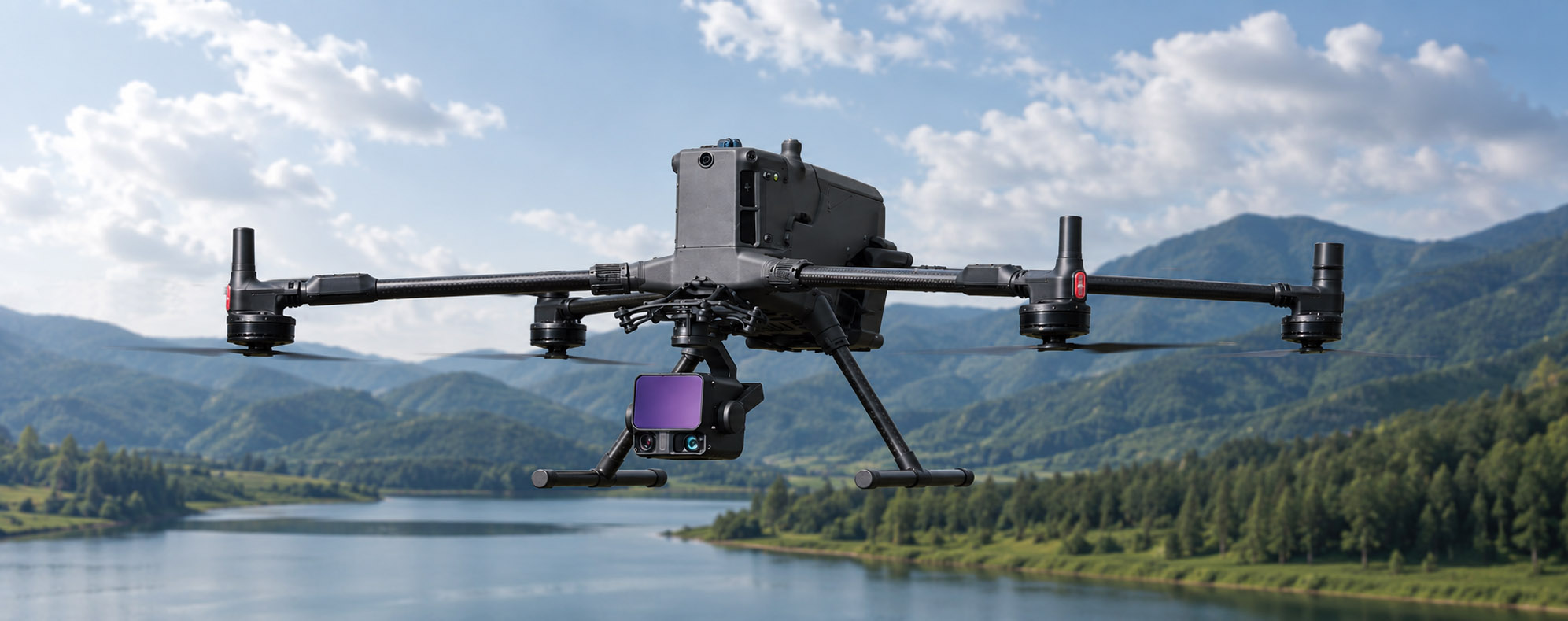

ZAi-L3 জিম্বাল লিডার ক্যামেরা

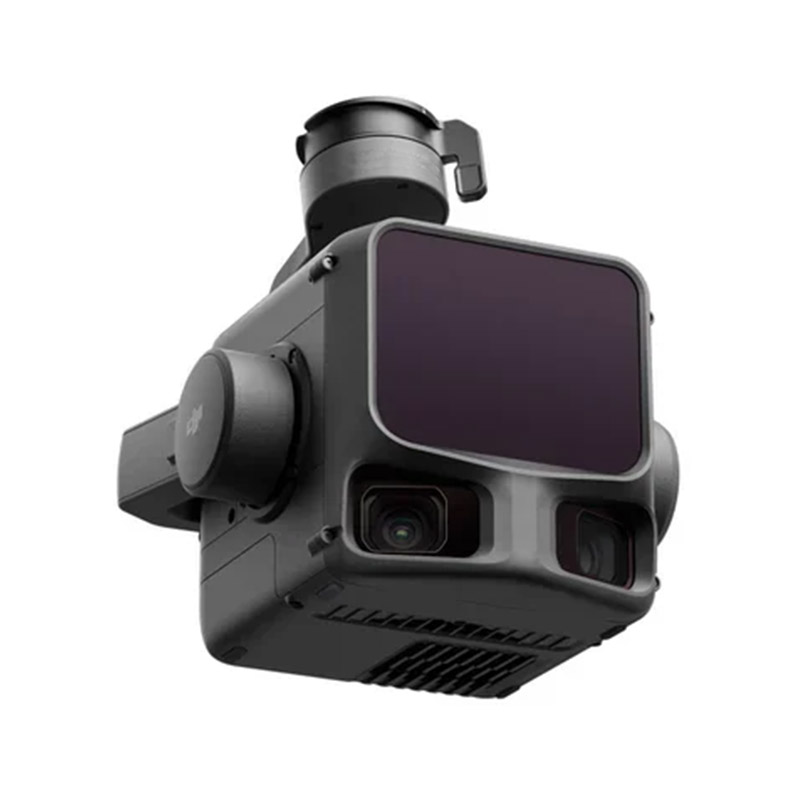

ZAi-L3 ড্রোন LiDAR ক্যামেরার মূল বৈশিষ্ট্য
